Daya Dalam Rangkaian Arus Bolak-balik

Faktor daya merupakan perbandingan antara daya sesungguhnya dan daya semu. Daya sesungguhnya adalah daya yang muncul akibat adanya hambatan murni. Sementara daya semu adalah daya yang muncul akibat adanya hambatan dari resistor, induktor atau kapasitor dalam rangkaian alat-alat listrik. Faktor daya menyatakan tingkat efisiensi dari daya listrik yang dihasilkan. Secara matematis, faktor daya dapat dituliskan sebagai berikut

Untuk menentukan daya sesungguhnya dapat digunakan persamaan

Penerapan Listrik Ac Dalam Kehidupan Sehari-hari

Penerapan rangkaian listrik AC dalam kehidupan sehari-hari, yaitu:

1. Pemasangan Jaringan Transmisi Listrik AC di Jalan

Dari pembangkit listrik menuju ke pelanggan yaitu rumah, perkantoran, industri maupun instansi. Arus AC juga dapat diubah menjadi arus DC dengan memakai Trafo.

2. Pengamanan Jaringan Listrik AC dalam Rumah

Pemakaian daya listrik AC di rumah atau di kantor dibatasi oleh pemutus daya yang dipasang bersama dengan KWh meter. Jika arus listrik melebihi ketentuan maka dengan adanya pemutusan daya secara otomatis akan menurunkan saklar.

3. Pemakaian Alat-Alat Rumah Tangga

Rangkaian listrik AC pada umumnya digunakan pada peralatan elektronik seperti kipas angin, kulkas, kompor, listrik, teko listrik, TV dan setrika.

Energi Listrik yang dihantarkan melalui kabel yang panjang sebelum didistribusikan, maka akan terjadi kehilangan daya akibat kabel tersebut. Besarnya daya yang hilang dapat ditentukan dengan rumus berikut

P = I² R

dan

P_gen = I V

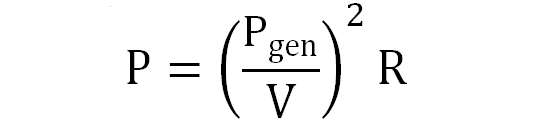

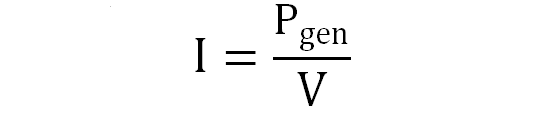

Sehingga dapat ditulis:

Keterangan:
P = Daya listrik (Watt)
P_gen = Daya pada generator (Watt)
I = Kuat arus dari generator (Ampere)
R = Hambatan pada kabel (Ohm)
V = Beda potensial pada generator (Volt)

Kerjakan soal berikut ini dengan tepat!

Sebuah generator menghasilkan daya 100 kW dengan beda potensial (V) sebesar 10 kV. Daya ditransmisikan melalui kabel dengan besar hambatan R sebesar 5 Ohm. Tentukan daya yang hilang dalam kabel.

A. 300 watt
B. 350 watt
C. 400 watt
D. 450 watt
E. 500 watt

JAWABAN BENAR

500 watt

PEMBAHASAN

Kerjakan soal berikut ini dengan tepat!

Sebuah rangkaian seri RLC terdiri dari resistor 300 ohm, reaktansi induktif 200 ohm dan reaktansi kapasitif 600 ohm. Rangkaian ini dipasang pada frekuensi 60 Hz dan tegangan efektif sebesar 120 volt. Tentukan nilai faktor daya pada rangkaian tersebut!

A. 0,2
B. 0,3
C. 0,4
D. 0,5
E. 0,6

JAWABAN BENAR

0,6

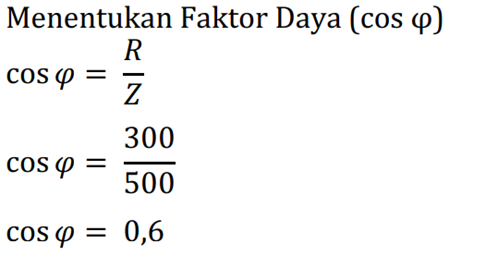

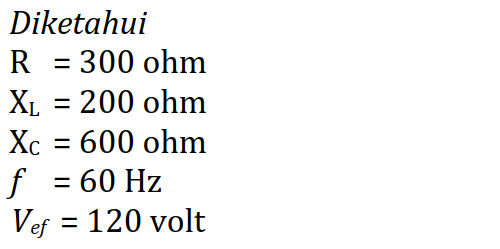

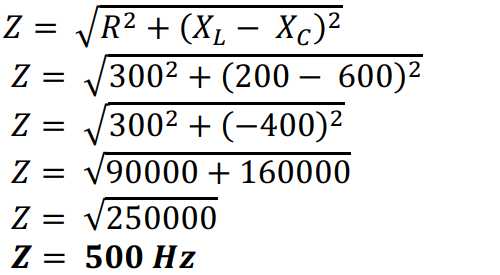

PEMBAHASAN

Kerjakan soal berikut ini dengan tepat!

Daya yang muncul akibat adanya hambatan murni disebut …

A. Daya listrik
B. Daya sesungguhnya
C. Daya semu
D. Barat daya
E. Sumber daya

JAWABAN BENAR

Daya sesungguhnya

PEMBAHASAN

Faktor daya merupakan perbandingan antara daya sesungguhnya dan daya semu. Daya sesungguhnya adalah daya yang muncul akibat adanya hambatan murni. Sementara daya semu adalah daya yang muncul akibat adanya hambatan dari resistor, induktor atau kapasitor dalam rangkaian alat-alat listrik. Faktor daya menyatakan tingkat efisiensi dari daya listrik yang dihasilkan.

Kerjakan soal berikut ini dengan tepat!

Penerapan rangkaian listrik AC dalam kehidupan sehari-hari yaitu, kecuali …

A. Memasang lampu pada meja
B. Pemasangan jaringan transmisi listrik AC di jalan
C. Pengamanan jaringan listrik AC dalam rumah
D. Pemakaian alat-alat rumah tangga
E. Digunakan pada peralatan elektronik seperti kipas angin, kulkas, kompor, listrik, teko listrik, TV dan setrika

JAWABAN BENAR

Memasang lampu pada meja

PEMBAHASAN

Penerapan rangkaian listrik AC dalam kehidupan sehari-hari, yaitu:

1) Pemasangan Jaringan Transmisi Listrik AC di Jalan
Dari pembangkit listrik menuju ke pelanggan yaitu rumah, perkantoran, industri maupun instansi. Arus AC juga dapat diubah menjadi arus DC dengan memakai Trafo.

2) Pengamanan Jaringan Listrik AC dalam Rumah
Pemakaian daya listrik AC di rumah atau di kantor dibatasi oleh pemutus daya yang dipasang bersama dengan KWh meter. Jika arus listrik melebihi ketentuan maka dengan adanya pemutusan daya secara otomatis akan menurunkan saklar.

3) Pemakaian Alat-Alat Rumah Tangga
Rangkaian listrik AC pada umumnya digunakan pada peralatan elektronik seperti kipas angin, kulkas, kompor, listrik, teko listrik, TV dan setrika.

Kerjakan soal berikut ini dengan tepat!

Faktor daya merupakan perbandingan antara daya …

A. daya listrik dan daya semu
B. daya semu dan sumber daya
C. daya sesungguhnya dan daya semu
D. daya sesungguhnya dan barat daya
E. daya listrik dan daya sesungguhnya
