Pengenalan Gerbang Logika

Gerbang logika adalah bagian penting dalam perangkat elektronika digital yang bekerja seperti otak suatu perangkat. Fungsinya adalah untuk mengubah masukan menjadi keluaran sesuai dengan keperluan kita. Gerbang logika ini digunakan dalam rangkaian elektronika digital dan direpresentasikan dengan angka biner atau tabel kebenaran.

Gerbang logika direpresentasikan dengan angka biner 1 dan 0, yang mewakili benar (TRUE) dan salah (FALSE), atau tinggi (HIGH) dan rendah (LOW), serta hidup (ON) dan mati (OFF). Gerbang logika memiliki beberapa jenis, masing-masing memiliki sifat khusus:

  • NOT (Gerbang Logika Keterbalikan)

Gerbang NOT adalah gerbang logika paling sederhana. Ini memiliki satu masukan dan satu keluaran yang merupakan kebalikan dari masukan. Jika masukan adalah 1, keluaran adalah 0, dan sebaliknya.

  • AND (Gerbang Logika Dan)

Gerbang AND memerlukan dua masukan dan menghasilkan satu keluaran. Keluaran akan menjadi 1 hanya jika kedua masukan juga 1. Jika salah satu atau kedua masukan adalah 0, keluaran akan menjadi 0.

  • NAND (Gerbang Logika Not-And)

Gerbang NAND adalah gabungan dari gerbang AND dan NOT. Keluaran gerbang NAND adalah kebalikan dari keluaran gerbang AND. Jika salah satu atau semua masukan adalah 0, keluaran akan menjadi 1. Jika semua masukan adalah 1, keluaran akan menjadi 0.

  • OR (Gerbang Logika Atau)

Gerbang OR memerlukan dua masukan dan menghasilkan satu keluaran. Keluaran akan menjadi 1 jika salah satu atau kedua masukan adalah 1. Jika kedua masukan adalah 0, keluaran akan menjadi 0.

  • NOR (Gerbang Logika Not-Or)

Gerbang NOR adalah gabungan dari gerbang OR dan NOT. Keluaran gerbang NOR adalah kebalikan dari keluaran gerbang OR. Jika salah satu atau semua masukan adalah 1, keluaran akan menjadi 0. Jika semua masukan adalah 0, keluaran akan menjadi 1.

Aplikasi Gerbang Logika

Gerbang logika memiliki berbagai aplikasi dalam dunia nyata, seperti dalam sistem keamanan, pengatur suhu, lampu jalan, dan banyak lagi. Misalnya, pada sistem keamanan, gerbang logika NOT dapat digunakan untuk mendeteksi perubahan status seperti saat suatu benda diambil dari tempat penyimpanannya.

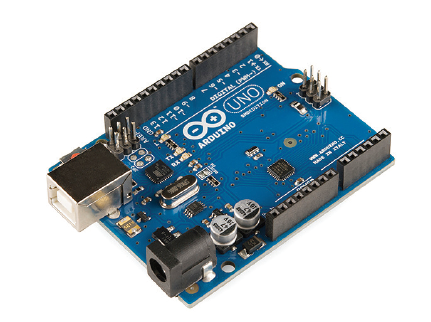

Arduino adalah perangkat teknologi digital yang menggunakan mikrokontroler. Ini sangat populer dalam pengajaran robotika dan elektronika. Arduino menggunakan bahasa pemrograman C++ yang disederhanakan melalui pustaka-pustaka (libraries) Arduino, sehingga mudah dipelajari dan digunakan baik oleh pemula maupun ahli.

1.

Kerjakan soal dibawah ini !

Komponen elektronika yang tidak membutuhkan arus listrik untuk bekerja disebut komponen…


A. Aktif
B. Netral
C. Pasif
D. Positif
E. Negatif

JAWABAN BENAR

C.

Pasif

PEMBAHASAN

Komponen Pasif adalah komponen yang tidak memerlukan sumber energi listrik untuk dapat bekerja. Komponen ini tidak menguatkan daya listrik yang melewatinya.

2.

Kerjakan soal dibawah ini dengan benar !

Kabel yang biasa digunakan untuk melakukan transmisi melalui jaringan komputer seperti di kantor-kantor / warnet-warnet. Selain UTP, STP (Shielded Twisted Pair) yang didalamnya terdapat beberapa kawat dalam satu bendel juga dapat digunakan untuk melakukan transmisi data disebut dengan kabel ….


A. Kabel Pilin
B. Koaksial Cable
C. Serat optik
D. Kabel USB
E. Kabel konektor

JAWABAN BENAR

A.

Kabel Pilin

PEMBAHASAN

Kabel / wired yang biasa digunakan untuk melakukan proses transmisi data terdapat beberapa macam yang diantaranya adalah sebagai berikut:

  • Kabel pilin: UTP Wired atau yang biasa dikenal dengan Unshielded Twisted Pair, kabel ini biasa digunakan untuk melakukan transmisi melalui jaringan komputer seperti di kantor-kantor / warnet-warnet. Selain UTP, STP (Shielded Twisted Pair) yang didalamnya terdapat beberapa kawat dalam satu bendel juga dapat digunakan untuk melakukan transmisi data.
  • Koaksial (coaxial cable): Kabel ini terdiri dari dua macam konduktor yang dipisahkan dengan menggunakan isolator.
  • Serat optik: Kabel ini biasa disebut dengan (fiber optic), dimana kabel yang dapat mengirimkan informasi dengan cara menghantarkan informasi / data menggunakan gelombang cahaya.


3.

Perhatikan perangkat transmisi data dibawah ini !

  1. Radio
  2. Microwave
  3. Telepon kabel
  4. Remote control
  5. Infra merah

Perangkat diatas yang termasuk jaringan nirkabel adalah…


A. 1,2,3
B. 1,2,4
C. 1,2,5
D. 1,3,5
E. 1,2,3,4,5

JAWABAN BENAR

C.

1,2,5

PEMBAHASAN

Wi-fi atau yang dikenal dengan Wireless adalah Media Transmisi unguided, yang mana media ini hanya bisa mentransmisikan data dan tidak dijadikan untuk pemandu. Trasmisi data yang terdapat pada jaringan ini biasanya dilakukan dengan menggunakan sebuah alat bantu yang dikenal dengan antenna atau transceiver.

  • Radio
  • Microwave
  • Infra Merah (infra red)

4.

Kerjakan soal dibawah ini dengan benar !

Proses dalam pengiriman data atau informasi dari satu alat ke alat-alat lainnya. Dalam proses ini alat yang menerima informasi tidak bisa memberikan respon balik terhadap alat pengirim data / informasi dinamakan sebagai….


A. Multicast
B. Broadcast
C. Unicast
D. Podcast
E. Pointcast

JAWABAN BENAR

B.

Broadcast

PEMBAHASAN

Jalur transmisi merupakan suatu alat yang mampu mengirimkan informasi dengan menggunakan peralatan yang lain. Jalur transmisi data ini dibagi menjadi 3 macam yakni Multicast, Broadcast dan Unicast.

  1. Multicast Adalah suatu proses komunikasi terjadi melalui satu alat dengan alat lainnya. Dalam proses ini masing-masing alat / media yang terhubung dapat berkomunikasi menggunakan alat yang menghubunginya. Contohnya adalah server yang digunakan untuk mengakses internet. Server tersebut mampu melayani beberapa komputer yang terhubung dengan media, dan dalam proses ini komputer yang dihubungi mampu memberikan respon balik terhadap server tersebut.
  2. Broadcast Adalah proses dalam pengiriman data atau informasi dari satu alat ke alat-alat lainnya. Dalam proses ini alat yang menerima informasi tidak bisa memberikan respon balik terhadap alat pengirim data / informasi. Beberapa contoh yang menggunakan jalur transmisi Broadcast adalah pemancar radio, pemancar televisi serta mengirim email menggunakan mailing list.
  3. Unicast merupakan kontak informasi yang terjadi pada suatu alat dengan satu alat yang lain. Misalnya sewaktu menggunakan telepon, ketika salah satu telepon digunakan untuk menghubungi salahs atu telepon yang lain, maka selain kedua telepon yang berhubungan tersebut tidak dapat menghubungi salahs atu dari telepon yang sedang terkoneksi / terhubung tersebut.

5.

Kerjakan soal dibawah ini dengan benar !

Sinyal analog adalah sinyal data dalam bentuk gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. Dua parameter/karakteristik terpenting yang dimiliki oleh isyarat analog adalah ….


A. Amplitudo
B. Frekuensi
C. Sinyal
D. Amplitudo dan frekuensi
E. Gelombang sinusoidal

JAWABAN BENAR

D.

Amplitudo dan frekuensi

PEMBAHASAN

Sinyal analog adalah sinyal data dalam bentuk gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. Dua parameter/karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitude dan frekuensi. Isyarat analog biasanya dinyatakan dengan gelombang sinus, mengingat gelombang sinus merupakan dasar untuk semua bentuk isyarat analog. Hal ini didasarkan kenyataan bahwa berdasarkan analisis fourier, suatu sinyal analog dapat diperoleh dari perpaduan sejumlah gelombang sinus. Dengan menggunakan sinyal analog, maka jangkauan transmisi data dapat mencapai jarak yang jauh, tetapi sinyal ini mudah terpengaruh oleh noise.




6.

Jawablah soal berikut ini!

Sebuah rangkaian logika memiliki input A dan B dengan output Y = A + B. Manakah gerbang logika yang digunakan untuk membentuk rangkaian tersebut?


A. Gerbang OR
B. Gerbang AND
C. Gerbang NOT
D. Gerbang XOR
E. Gerbang NAND

JAWABAN BENAR

A.

Gerbang OR

PEMBAHASAN

Gerbang OR memiliki fungsi Y = A + B (dimana '+' mewakili operasi logika OR).

7.

Jawablah soal berikut ini!

Manakah dari gerbang logika berikut yang dapat digunakan untuk membangun gerbang logika lainnya?


A. Gerbang OR
B. Gerbang AND
C. Gerbang NOT
D. Gerbang XOR
E. Gerbang NAND

JAWABAN BENAR

E.

Gerbang NAND

PEMBAHASAN

Gerbang NAND dan gerbang NOR adalah gerbang logika universal yang dapat digunakan untuk membangun gerbang logika lainnya.
