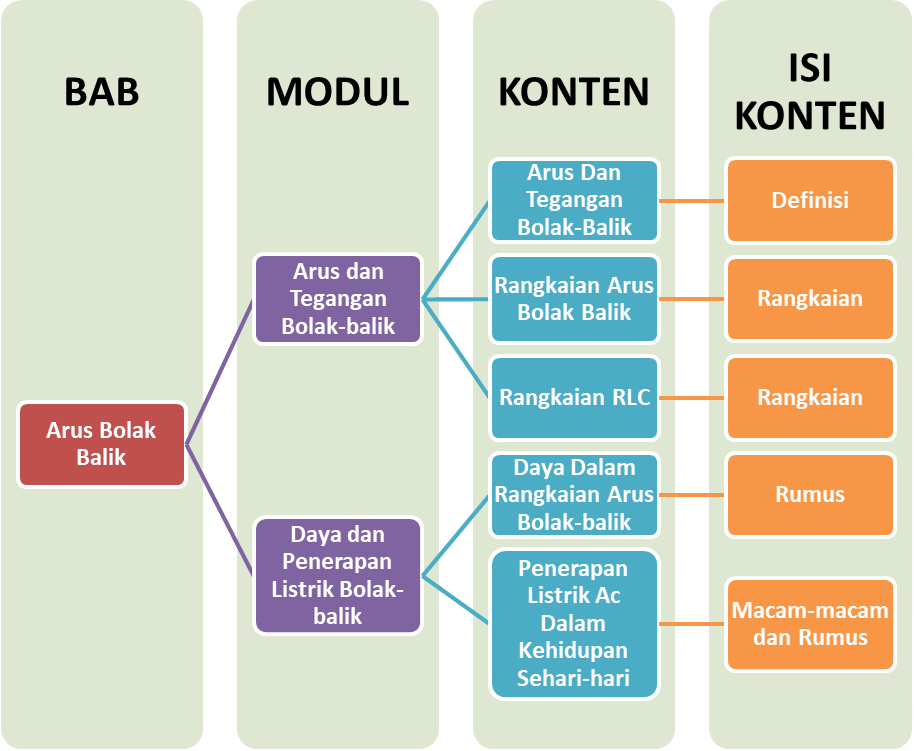

Arus Bolak Balik

Arus Dan Tegangan Bolak-Balik

Arus bolak-balik atau alternating current (AC) merupakan arus dan tegangan listrik yang besarnya berubah terhadap waktu dan mengalir dalam dua arah. Arus bolak-balik biasanya dimanfaatkan untuk peralatan elektronik.

Pada arus bolak-balik sobat akan dapat mengetahui nilai maksimum dan frekuensi osilasi yang dihasilkan oleh sumbernya. Arus dan tegangan listrik bolak-balik berbentuk sinusoidal. Secara matematis, dirumuskan sebagai berikut.

atau

Dimana

Nilai efektif arus atau tegangan bolak-balik adalah nilai arus dan tegangan bolak-balik yang menghasilkan efek panas (kalor) yang sama dengan suatu nilai arus dan tegangan searah. Apabila tegangan dan kuat arus diukur dengan alat ukur arus bolak-balik seperti voltmeter, ampere meter AC, atau multimeter, maka nilai yang ditunjukkan oleh alat tersebut sebenarnya adalah besar nilai efektifnya.

Hubungan matematis antara arus dan tegangan maksimum dan efektif sebagai berikut.

atau

Keterangan:
I_ef = Kuat arus listrik efektif (A)
V_ef = Tegangan listrik efektif (Volt)
I_m = Kuat arus listrik maksimum (A)
V_m = Tegangan listrik maksimum (V)

Daya Dalam Rangkaian Arus Bolak-balik

Faktor daya merupakan perbandingan antara daya sesungguhnya dan daya semu. Daya sesungguhnya adalah daya yang muncul akibat adanya hambatan murni. Sementara daya semu adalah daya yang muncul akibat adanya hambatan dari resistor, induktor atau kapasitor dalam rangkaian alat-alat listrik. Faktor daya menyatakan tingkat efisiensi dari daya listrik yang dihasilkan. Secara matematis, faktor daya dapat dituliskan sebagai berikut

Untuk menentukan daya sesungguhnya dapat digunakan persamaan
