Subsistem SIG

Subsistem masukan (input)

Subsistem input ini bertugas mengumpulkan dan menyiapkan data spasial berbagai sumber, bertanggung jawab mengumpulkan atau mentransformasikan format-format data asli ke dalam bentuk format yang dapat digunakan oleh SIG.

Subsistem manajemen

Subsistem ini mengorganisasikan data spasial ke dalam sebuah sistem basis data sedemikian rupa sehingga data geografis atau spasial tersebut mudah dicari, diperbarui, dimanipulasi dan diolah.

Subsistem manipulasi/analisis

Subsistem ini menentukan informasi-informasi yang dapat dihasilkan SIG. Sistem ini juga melakukan manipulasi dan pemodelan data untuk menghasilkan informasi yang diharapkan. Subsistem 2 dan 3 lebih terpadu atau disebut juga Database Management System.

Subsistem keluaran (output) dan penyajian (display)

Subsistem ini menampilkan atau menghasilkan keluaran sebagian atau seluruh basis data.

Keluaran dapat berbentuk softcopy maupun hardcopy dalam bentuk tabel, grafik, peta atau miniatur 3D map dan lainnya.

Komponen SIG

HARDWARE (PERANGKAT KERAS)

Perangkat keras pada SIG/Sistem Informasi Geografis dapat berupa komputer beserta instrumennya (perangkat pendukungnya). Data atau informasi yang terdapat dalam SIG diolah melalui perangkat keras. Perangkat keras dapat dibagi menjadi tiga, yaitu sebagai berikut:

• Alat masukan (input), sebagai sarana untuk memasukkan data ke dalam jaringan komputer. Misalnya, scanner, digitizer, dan CD-ROM.
• Alat pemrosesan, merupakan sistem dalam komputer yang berfungsi mengolah, menganalisis, dan menyimpan data yang masuk sesuai kebutuhan. Misalnya, Central Processing Unit (CPU), tape drive, dan disk drive.
• Alat keluaran (output), berfungsi menayangkan informasi geografis sebagai data dalam proses SIG. Misalnya, VDU (Visual Display Unit), plotter, dan printer.

Data yang telah masuk akan diolah melalui CPU yang di hubungkan dengan

• Unit penyimpanan (disk drive, tape drive) untuk disimpan dalam disket atau CD
• Unit keluaran (printer dan plotter) untuk dicetak menjadi data dalam bentuk peta.
• VDU (layar monitor) untuk ditayangkan agar dapat dikontrol oleh para pemakai dan programer (pembuat program).
• Scanner, yaitu alat untuk membaca tulisan pada sebuah kertas atau gambar.
• CD-ROM, yaitu alat untuk menyimpan program.
• Digitizer, yaitu alat pengubah data asli (gambar) menjadi data digital (angka).
• Plotter, yaitu alat yang mencetak peta dalam ukuran relatif besar.
• Printer, yaitu alat yang mencetak data maupun peta dalam ukuran relatif kecil.
• CPU, yaitu pusat pemrosesan data digital.
• VDU, yaitu layar monitor untuk menayangkan hasil pemrosesan.
• Disk drive, yaitu bagian CPU untuk menghidupkan program.
• Tape drive, yaitu bagian CPU untuk menyimpan program.

SOFTWARE (PERANGKAT LUNAK)

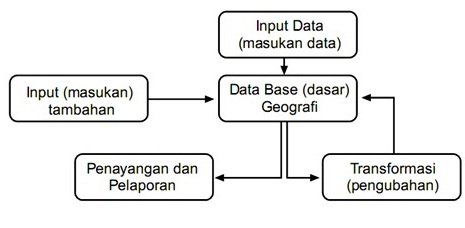

Perangkat lunak merupakan sistem yang berfungsi untuk memasukkan, menyimpan, dan mengeluarkan data yang diperlukan. Perangkat lunak meliputi proses komputerisasi yang berhubungan dengan masukan data, data tambahan, data dasar geografi, transformasi, dan penayangan serta pelaporan data. Beberapa jenis software berupa program komputer yang biasa dimanfaatkan antara lain program AutoCad, ArcInfo, ArcView, dan program lainnya.

BRAINWARE (KEMAMPUAN MANUSIA)

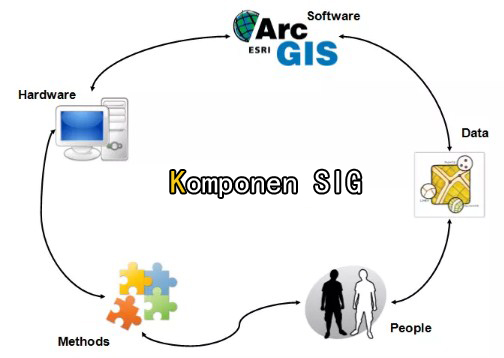

Brainware merupakan kemampuan manusia dalam pengelolaan dan pemanfaatan Sistem Informasi Geografis (SIG) secara efektif dan efisien. Secanggih apapun teknologi yang digunakan, manusia merupakan subjek (pelaku) yang sangat penting dalam mengendalikan seluruh sistem. Artinya, manusia tetap memegang peran yang sentral dalam SIG. Koordinasi dalam pengelolaan SIG sangat diperlukan agar informasi yang diperoleh tidak simpang siur, tetapi tepat dan akurat. Berikut ini disajikan skema dari komponen-komponen dalam SIG.

JENIS DATA PENDUKUNG SIG

Data Spasial

Data spasial adalah gambaran nyata suatu wilayah yang terdapat di permukaan bumi. Umumnya direpresentasikan berupa grafik, peta, gambar dengan format digital dan disimpan dalam bentuk koordinat x,y (vektor) atau dalam bentuk image (raster) yang memiliki nilai tertentu.

Data Non Spasial (Atribut)

Data non spasial adalah data berbentuk tabel dimana tabel tersebut berisi informasi-informasi yang dimiliki oleh objek dalam data spasial. Data tersebut berbentuk data tabular yang saling terintegrasi dengan data spasial yang ada.

Manfaat SIG

Manfaat SIG dalam bidang alam adalah sebagai berikut :

1. Ilmu geografi dengan bantuan ilmu geologi, dapat menemukan berbagai sumber daya alam. Sumber daya alam ini berupa bahan-bahan mineral yang mempunyai nilai strategis bagi pembangunan seperti, minyak bumi, batu bara dan barang tambang lainnya.
2. Ilmu geografi dengan dibantu oleh penginderaan jauh dapat menentukan kawasan lahan potensial, lahan kritis, jenis tanah dan juga dapat menunjukkan kawasan hutan yang baik atau kawasan hutan yang rusak.
3. Pengawasan daerah bencana alam, untuk memantau luas wilayah bencana alam dan untuk pencegahan terjadinya bencana alam di waktu yang akan datang, serta berguna untuk menyusun rencana rehabilitasi daerah bencana.
4. Untuk menginventarisasikan sumber daya alam. Beberapa sumber daya alam dapat didistribusikan seperti kualitas air, baik air di permukaan maupun air tanah.
5. Sebagai acuan dalam perencanaan pembangunan, agar pembangunan itu dapat terencana lebih awal dan tidak tumbuh “semrawut”. Pada pembuatan peta master plan, sangat diperlukan adanya foto udara atau satelit.

Dalam bidang sosial, SIG dapat dimanfaatkan untuk:

1. Potensi dan persebaran penduduk.
2. Luas dan persebaran lahan pertanian serta kemungkinan pola drainasenya.
3. Pendataan dan pengembangan jaringan transportasi.
4. Pendataan dan pengembangan pusat-pusat pertumbuhan dan pembangunan.
5. Pendataan dan pengembangan pemukiman penduduk, kawasan industri, sekolah, rumah sakit, sarana hiburan dan rekreasi, serta perkantoran.

1.

Perhatikan soal di bawah ini!

Berikut ini yang termasuk komponen SIG berupa perangkat lunak adalah...

A. sistem operasi dan monitor
B. aplikasi peta dan sistem operasi
C. keyboard dan ArcView
D. Map Info dan CPU
E. data grafis dan data atribut

2.

Perhatikan soal di bawah ini!

Berdasarkan sumbernya, yang termasuk data terestris/terestrial dalam SIG adalah...

A. foto udara dan sumber daya
B. data geologi dan data raster
C. data curah hujan dan jenis tanah
D. peta dasar dan citra satelit
E. data grafis dan data atribut

3.

Perhatikan soal di bawah ini!

Dalam kegiatan sistem informasi geografi (SIG) ada dua macam data yang dikelola, yaitu ....

A. data teristris dan data numerik
B. data atribut dan data visual
C. data teristris dan data lapangan
D. data visual dan data lapangan
E. data spasial dan data atribut

4.

Perhatikan soal di bawah ini!

Perangkat-perangkat fisik yang digunakan dalam sistem komputer, misalnya CPU dan monitor disebut ….

A. Software
B. Data
C. Manajemen
D. Hasil
E. Hardware
