IPA

Gaya Magnet/ Gaya Lorentz

Sebelum kita mulai, mari mengenal tokoh yang namanya terkait dengan gaya ini. Hendrik Antoon Lorentz adalah seorang ahli fisika asal Belanda yang menggagas konsep gaya Lorentz. Temuan ini sangat berpengaruh dalam perkembangan teknologi modern, terutama dalam motor listrik.

• Sifat Magnet

Sifat Magnet

Apa yang dimaksud dengan batuan magnetik?

Batuan magnetik adalah jenis batuan atau mineral yang memiliki sifat alami menarik benda-benda yang mengandung besi. Dalam sejarah, batuan seperti ini sering disebut sebagai "magnet."

Mengapa besi tertarik oleh magnet?

Ini terjadi karena besi adalah salah satu bahan yang bisa dipengaruhi oleh medan magnet. Ketika sebuah magnet mendekati benda besi, medan magnetnya akan berinteraksi dengan partikel-partikel besi, sehingga besi tertarik menuju magnet.

Apa itu kutub magnet dan mengapa ada kutub utara dan selatan pada setiap magnet?

Magnet selalu memiliki dua kutub, yaitu kutub utara dan kutub selatan. Ini terkait dengan sifat internal magnet. Ketika sebuah magnet dipotong menjadi dua, masing-masing potongan akan memiliki kutub utara dan selatan. Hal ini disebabkan oleh pengelompokan muatan magnetik di dalamnya.

• Gaya Lorentz

Pengertian Gaya Lorentz

Apa itu gaya Lorentz?

Gaya Lorentz adalah gaya yang muncul ketika sebuah penghantar berarus ditempatkan dalam medan magnet. Gaya ini merupakan hasil dari interaksi antara arus listrik dalam penghantar dengan medan magnet.

Mengapa penting memahami gaya ini dalam fisika?

Gaya Lorentz memiliki peran penting dalam pemahaman fisika, terutama dalam menjelaskan prinsip kerja motor listrik dan berbagai aplikasi teknologi modern lainnya.

Menentukan Arah Gaya Lorentz

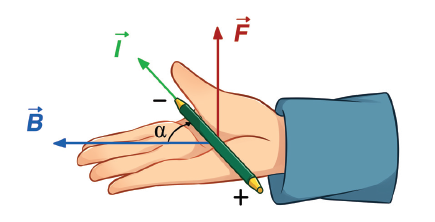

Bagaimana menentukan arah gaya Lorentz menggunakan kaidah tangan kanan?

Untuk menentukan arah gaya Lorentz pada sebuah penghantar berarus yang berada dalam medan magnet, gunakan kaidah tangan kanan

Bagaimana rumus besar gaya Lorentz?

Besar gaya magnet (F) sebanding dengan kuat medan magnet (B), panjang kawat (l), dan arus listrik (i) yang mengalir dalam kawat. Rumusnya adalah:

dengan:
F adalah gaya magnet (Newton).
i adalah kuat arus listrik (Ampere).
l adalah panjang kawat (meter).
B adalah kuat medan magnet (Wb/m²) atau Tesla (T).
tetha adalah sudut antara arah arus listrik dan arah medan magnet.

• Aplikasi Gaya Lorentz dalam Motor Listrik

Bagaimana prinsip kerja motor listrik?

Prinsip kerja motor listrik didasarkan pada interaksi antara gaya Lorentz yang bekerja pada penghantar berarus dalam medan magnet. Ini mengubah energi listrik menjadi energi mekanik, yang digunakan untuk menggerakkan berbagai perangkat, seperti kipas angin dan blender.

Apa peran gaya Lorentz dalam menggerakkan motor listrik?

Gaya Lorentz bertanggung jawab untuk membuat penghantar berarus bergerak dalam medan magnet, sehingga menghasilkan gerakan motor.

Induksi Elektromagnetik

• Pengantar Induksi Elektromagnetik

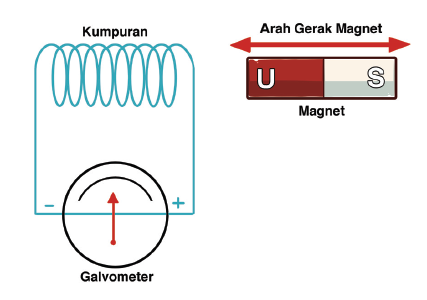

Apa itu Induksi Elektromagnetik?

Induksi elektromagnetik adalah proses pembangkitan arus listrik dalam suatu rangkaian listrik akibat perubahan medan magnetik di sekitar rangkaian tersebut. Proses ini adalah konsep dasar dalam pembangkitan listrik dan banyak aplikasi teknologi lainnya.

Sejarah Singkat

Proses induksi elektromagnetik pertama kali ditemukan oleh seorang fisikawan bernama Michael Faraday pada tahun 1830. Ia menemukan bahwa perubahan medan magnetik yang melintasi sebuah kawat bisa menghasilkan arus listrik dalam kawat tersebut.

• Hukum Faraday dan Lenz

Hukum Faraday

Hukum Faraday adalah hukum dasar dalam induksi elektromagnetik. Ini menyatakan bahwa besarnya Gaya Gerak Listrik (GGL) yang diinduksi dalam suatu rangkaian tertutup sebanding dengan kecepatan perubahan fluks magnetik dalam rangkaian tersebut. Rumusnya adalah:

Di mana:
epsilon adalah GGL induksi (Volt)
N adalah jumlah lilitan kumparan
delta phi/delta t adalah perubahan fluks magnetik per satuan waktu

Hukum Lenz

Hukum Lenz merupakan prinsip penting dalam induksi elektromagnetik. Ini menyatakan bahwa arah GGL induksi akan selalu berlawanan dengan arah perubahan medan magnetik yang menginduksi GGL tersebut. Dengan kata lain, hukum ini menjelaskan bahwa rangkaian akan selalu "melawan" perubahan medan magnetik yang menciptakan arus listrik di dalamnya.

• Aplikasi Induksi Elektromagnetik

Induksi elektromagnetik memiliki banyak aplikasi praktis dalam kehidupan sehari-hari. Beberapa di antaranya meliputi:

Pembangkit Listrik

Sebagian besar pembangkit listrik di dunia menggunakan prinsip induksi elektromagnetik untuk menghasilkan listrik. Generators yang digunakan dalam pembangkit listrik mengubah energi mekanis menjadi energi listrik melalui proses induksi elektromagnetik.

Transformator

Transformator adalah perangkat yang memanfaatkan induksi elektromagnetik untuk mengubah tegangan listrik dari tinggi ke rendah atau sebaliknya. Ini memungkinkan transmisi listrik jarak jauh dan distribusi listrik yang efisien.

Teknologi Nirkabel

Banyak teknologi nirkabel, seperti pengisian daya nirkabel pada ponsel pintar, juga bergantung pada induksi elektromagnetik. Perangkat ini menggunakan medan magnetik untuk mengirim energi tanpa kabel.

Generator

Generator adalah mesin yang mengubah energi mekanik menjadi energi listrik. Prinsip dasar di balik kerja generator didasarkan pada hukum elektromagnetik yang pertama kali ditemukan oleh seorang ilmuwan bernama Michael Faraday. Hukum ini menyatakan bahwa perubahan medan magnet yang terhubung dengan kawat berlilit akan menciptakan gaya gerak listrik.

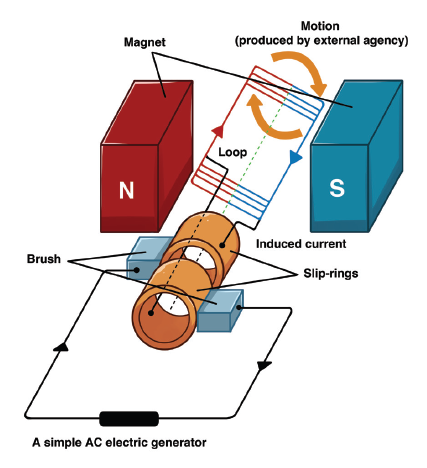

Bagian-Bagian Generator

Untuk memahami bagaimana generator bekerja, kita perlu mengenal bagian-bagian utamanya:

1. Rangka Stator: Ini adalah badan utama generator yang terbuat dari baja kuat. Di dalam stator, terdapat lilitan kawat yang berfungsi sebagai tempat terjadinya induksi gaya gerak listrik.
2. Rotor: Rotor adalah komponen generator yang berputar. Biasanya, rotor memiliki kutub magnet dan juga lilitan yang terbuat dari tembaga. Putaran rotor memainkan peran penting dalam proses pembangkitan listrik.
3. Slip Ring (Cincin Kontak): Ada dua slip ring yang menyerupai cincin dan terhubung dengan rotor serta poros generator. Slip ring ini terbuat dari tembaga atau kuningan dan berperan dalam mentransfer listrik dari rotor.

Cara Kerja Generator

Generator bekerja dengan memanfaatkan sumber energi mekanik yang berbeda, seperti angin, aliran air, atau mesin diesel. Cara kerjanya dapat dijelaskan sebagai berikut:

1. Perubahan Medan Magnet: Generator menciptakan perubahan medan magnet dengan memutar rotor. Hal ini bisa dicapai dengan berbagai cara, seperti angin yang menggerakkan kincir angin atau aliran air yang memutar kincir air.
2. Induksi Listrik: Perubahan medan magnet ini menciptakan gaya gerak listrik (GGL) dalam lilitan stator. GGL ini terjadi sesuai dengan hukum Faraday dan menyebabkan aliran arus listrik dalam kawat stator.
3. Pemindahan Energi Listrik: Arus listrik yang dihasilkan dalam stator dapat digunakan untuk berbagai keperluan, seperti penyediaan listrik bagi rumah-rumah, peralatan, atau sistem lainnya.

Contoh Penerapan

Salah satu contoh penerapan generator adalah pada pembangkit listrik tenaga air (PLTA). Di PLTA, air yang mengalir digunakan untuk memutar kincir air, yang kemudian menggerakkan rotor generator. Energi mekanik yang dihasilkan dari aliran air diubah menjadi energi listrik yang dapat dialirkan ke rumah-rumah dan bisnis.

1.

Kerjakan soal berikut ini dengan benar!

Peralatan di bawah ini yang menggunakan sifat induksi elektromagnetik yaitu....



A. solder listrik
B. televisi
C. dinamo sepeda
D. kipas angin

2.

Kerjakan soal berikut ini dengan benar!

Besar GGL induksi tidak dipengaruhi oleh....

A. besarnya kuat arus yang digunakan
B. jumlah lilitan kumparan
C. kecepatan gerakan keluar masuk magnet
D. kekuatan magnet yang digunakan

3.

Kerjakan soal berikut ini dengan benar!

Magnet hanya akan menarik bahan yang mempunyai kandungan partikel besi. Ada 3 jenis sifat bahan logam dilihat dari sifat kemagnetannya, logam aurum temauk dalam sifat …..

A. Feromagnetik
B. Diamagnetik
C. Auromagnetik
D. Paramagntik

4.

Kerjakan soal berikut ini dengan benar!

Jika magnet batang dipotong menjadi 3 bagian, maka bagian yang tengah....

A. hanya memiliki kutub selatan
B. mempunyai kutub utara dan selatan
C. tidak bersifat magnet
D. hanya memiliki kutub utara
